超声波流量计（蓝壳）
超声波流量计/热量表的组成
超声波流量计=主机+超声波传感器
超声波热量表=主机+超声波传感器+温度传感器
超声波传感器可选外夹式、插入式、管段式
超声波流量计=主机+超声波传感器
超声波热量表=主机+超声波传感器+温度传感器
超声波传感器可选外夹式、插入式、管段式
超声波流量计
超声波流量计/热量表是基于超声波时差测量原理设计生产的。
超声波流量计的安装流程
检查配件→选择安装点→输入测量参数→传感器的安装与调试→检查安装是否正确→主机的安装→结束
—、产品分类
超声波流量计/热量表的组成
超声波流量计=主机+超声波传感器
超声波热量表=主机+超声波传感器+温度传感器

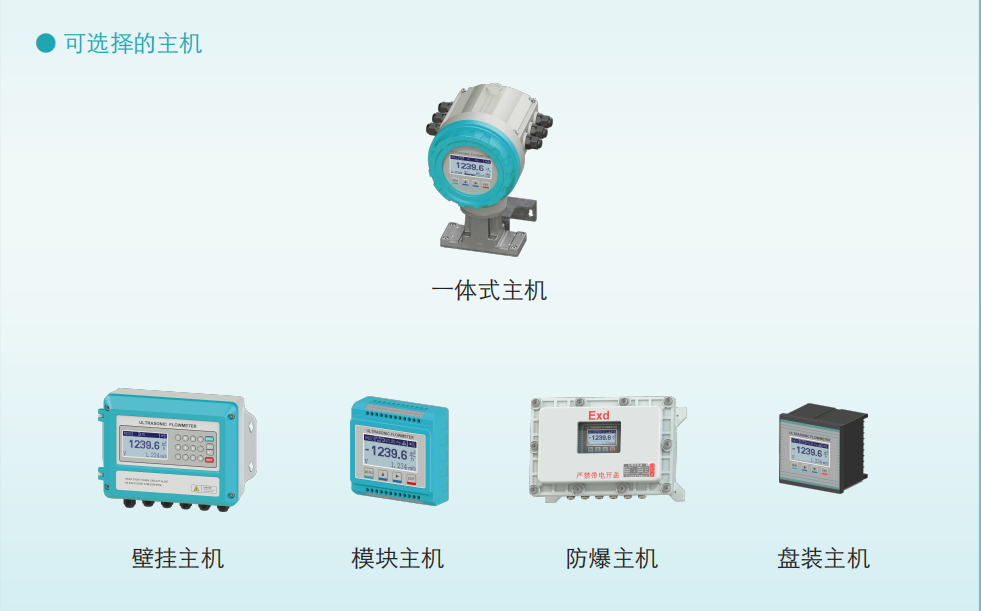

二、主机的分类
流量传感器与温度传感器的分类
三、测量组成图
1、分体式超声波流量计测量组成图
注：盘装式、防爆式组成图与上图相同
2、一体式超声波流量计测量组成图
3、超声波流量模块测量组成图
★供回水管道安装PT100温度传感器，接入超声波流量计主机即实现热量测量。
四、传感器的安装与调试
稳定流动的流体有助于保证测量精度，而流动状态混乱的流体会使测量精度难以得到保证。
满足稳流条件的标准要求：
1．管道远离泵出口、半开阀门，上游10D，下游5D（D为外管径）；
2．距离泵出口、半开阀门30D。
达不到稳流条件的标准要求，下列情况也可以尝试测量：
1．泵出口、半开阀门和安装点之间有弯头或者缓冲装置；
2．泵的入口、阀门的上游；
3．流体的流速为中、低流速。
（低流速：流速<1m/s；中流速：流速为1-2m/s；高流速：流速＞2m/s）
五、产品应用：
主要用于 污水厂 、自来水厂 、矿山 、水利 、电厂、 化工厂 、钢铁厂、 智慧水务项目、地质灾害各种监测项目、市政项目、海绵城市项目、城市内河治理项目、水文、水利信息化建设项目 等行业， 科学合理的管理体系及健全的质控体系，实现产品可追溯性管理，助力于产品安全高效率运行，赢得了中国化工集团、哈工大学、宝钢集团、中建集团、中粮集团、恒安集团等具有行业代表性用户的信赖，积累了各领域丰富的仪表产品现场处置经验。
六、现场案例：
